YAESU TRANSCEIVER CAT

CAT & SPLITTER SOFTWARE

FOR FTDX101D/MP FTDX10 FT710 / FT991A in BETA & UPGRADE

  ENGLISH TRANSLATOR

Attenzione le immagini e i link usando il traduttore Google non funzionano

correttamente per un problema di conversione in 'Google Translator'!

(c) 2020-2024 by HB9OAB Franco E-mail: hb9oab@gmail.com

  ENGLISH TRANSLATOR

Attenzione le immagini e i link usando il traduttore Google non funzionano

correttamente per un problema di conversione in 'Google Translator'!

DISCLAIMER:

ATTENZIONE! Non siamo responsabili per danni causati da errori nei comandi CAT, problemi derivanti dalla programmazione CAT o altri problemi con l'uso delle nostre applicazioni.

Ogni utente utilizza questa applicazione a proprio rischio e pericolo.
Non ci assumiamo alcuna responsabilità per eventuali danni ai dispositivi o altri problemi derivanti dall'uso delle nostre applicazioni, le cui funzionalità dipendono dalle

capacità e conoscenze dell'utente, nonché dall'uso e dal controllo di specifiche apparecchiature che potrebbero non funzionare correttamente.
Pertanto, qualsiasi danno o inconveniente verificatosi durante l'uso delle nostre applicazioni è interamente a carico dell'utente, che accetta incondizionatamente tutte le responsabilità.
Se qualcuno non è d'accordo con queste regole, deve assolutamente evitare l'installazione e l'uso delle applicazioni. In caso contrario, queste regole saranno considerate automaticamente accettate.

FTDX101D FTDX101MP FTDX10 FT710 FT991 FT991A:

dalle ultime versioni del nostro programma, i comandi sono resi compatibili anche per il FTDX10/710/991, purtroppo non tutti i comandi sono disponibili per questi transceiver ma la maggior parte dei comandi CAT sono presenti per FTDX101D/MP FTDX10 FT710 e FT991/A quindi la nostra applicazione FTDX101CAT&SPLITTER può ritenersi anche compatibile in quanto al suo avvio riconosce l'apparecchio collegato e si adatta nei comandi differenti (inviateci richieste per futuri aggiornamento).

Questa applicazione è nata dopo un lavoro di ricerca su tutti i difetti e i comandi disponibili per questo transceiver e soprattutto per la necessità di avere un  prodotto di comandi CAT YAESU comodo per usare il FTdx101D o il FTdx101MP ma anche l'ultimo nato in casa YAESU il FTDX10 e FT710 (FT991/A) e da poter usare in CAT per gestire le radio in remoto con i comandi principali d'uso e consumo generale usando un PC e programmi tipo Vnc, TimeViewer, AnyDesk...ecc...

Il programma permette di liberare la porta COM/RS232 del FTdx101 o FTX10 FT710/991 usando solo la porta radio USB e comandare due o più applicazioni o hardware contemporaneamente. Corregge anche l'errore che molti amplificatori NON seguono la frequenza di trasmissione MAIN, SUB o TX SPLIT, ma solo quella del VFO MAIN e solo in ricezione, risultando mai pronti sulla frequenza di TX.

Ad esempio SPE EXPERT (ma anche altri hardware), hanno il problema che il sintonizzatore TUNER (ATU) non è correttamente sintonizzato alle memorie di trasmissione in quanto si basa sulla frequenza di ricezione "RX" e solo del "MAIN VFO A". Questa applicazione, tramite un protocollo di controllo della radio, permette di comunicare sempre la frequenza di TRASMISSIONE sia del VFO A che del VFO B sia su MAIN che su SUB. Inoltre sfrutta anche le potenzialità delle porte COM virtuali potendo usare in parallelo altre applicazioni sulla stessa COM e soprattutto liberare le COM/RS232 sulla radio per altri usi o a sopperire alla mancanza di multi COM/RS232 per collegare CAT e PA o altro hardware!

Funzionando sia su COM/RS232 che su porte COM sulla porta USB che su COM virtuali, il suo utilizzo risulta illimitato!

!!!! ATTENZIONE POSSIBLE YAESU PROBLEM !!!!

CON IL FIRMWARE RILASCIATO DA YAESU <v202104A> LA PORTA RS232C DEL FTDX101D/MP NON FUNZIONAVA PIÙ.

UN GRAVE ERRORE DI YAESU L'AVEVA RESA INSERVIBILE E INUTILIZZABULE SENZA CHE SE NE ACCORGESSERO ALL'USCITA DEL FIRMWARE <v202104A>!

NEL CASO PROCEDERE SEMPLICEMENTE CON UN AGGIORNAMENTO AL SUCCESSIVO DAL >fw202105.

VERIFICARE E AGGIORNARE IL VOSTRO FIRMWARE YAESU ALL'ULTIMO DISPONIBILE!

CON IL NOSTRO SOFT CAT&SPLITTER SI CONSIGLIA DI UTILIZZARE LE 2 COM VIRTUALI SULLA PORTA USB

(UNA USB_COMx È USATA PER IL CAT E IL NOSTRO SOFT E L'ALTRA USB_COMy È PER CW/PTT/FSK)

SULLA PORTA RS232 (CHE È SOLO PER CAT) OLTRE A NON ESSERCI UN POLLING COMPLETO DEI VARI COMANDI CAT NON È POSSIBILE ACCENDERE IL TRASCEIVER CHE SI ACCENDE SOLO DALLA PORTA USB!

PER IL NOSTRO SOFTWARE DOVETE USARE IL CAT SULLE PORTE VIRTUALI USB IN QUANTO LA RS232 RISULTA ANCHE MOLTO LENTA E NON AVENDO UN POLLING AUTOMATICO DEVE ESSERE RICREATO DAL SOFTWARE IN USO.

CAT&SPLITTER PUR FUNZIONANDO ANCHE SULLA RS232 PURTROPPO I MOLTI COMANDI USATI  RALLENTANO ENORMEMENTE L'USO DELLA PORTA COM_RS232. È COMUNQUE POSSIBILE USARLA CONTEMPORANEAMENTE ASSIEME ALLA COM_USB AD ESEMPIO PER UN PA, UN ATU, ANTENNE DINAMICHE, LOOP, ecc.. OPPURE MEGLIO ANCORA USARE AL SUO POSTO IL NOSTRO CAT&SPLITTER INTERNO AL PROGRAMMA CHE CON UN NULLMODEM DA UNA COM DEL PC SI VA VERSO L'HARDWARE CHE PERMETTERÀ ANCHE DI SELEZIONARE LA FREQUENZA RX O TX, CHE APPUNTO FUNZIONA IN PARALLELO E CONTEMPORANEAMENTE AL CAT SULLA PORTA VIRTUALE DELLE COM_USB O ANCHE CON LA RS232.

SI CONSIGLIA INOLTRE DI USARE UN SOFTWARE PER PORTE VIRTUALI COSÌ DA  FACILITARE L'USO DELLE COM_USB E RS232 PER POTER USARE SOFT DIVERSI CONTEMPORANEAMENTE SULLA STESA COM.

Le immagini e i link usando il traduttore non funzionano

correttamente per un problema di conversione in Google Translator!

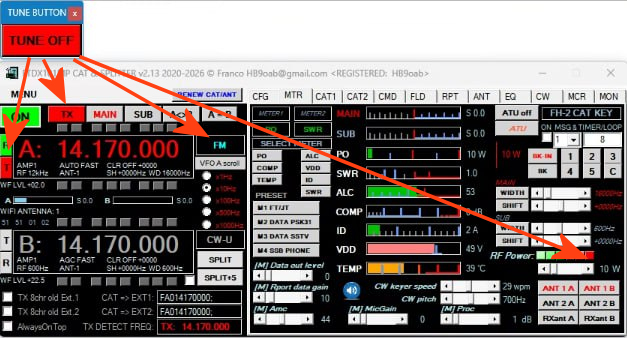

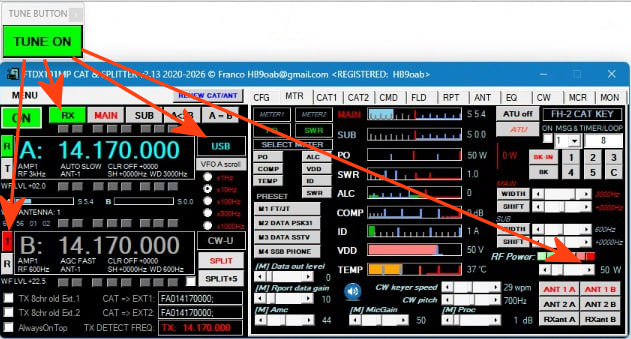

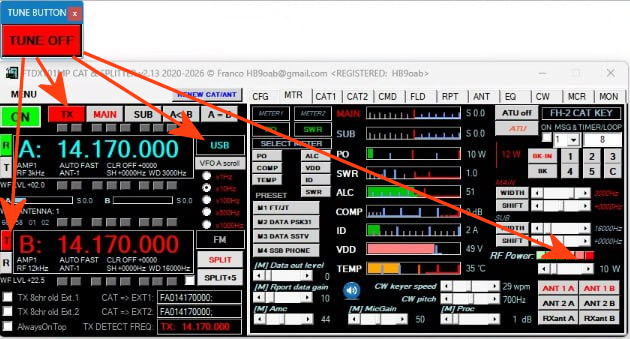

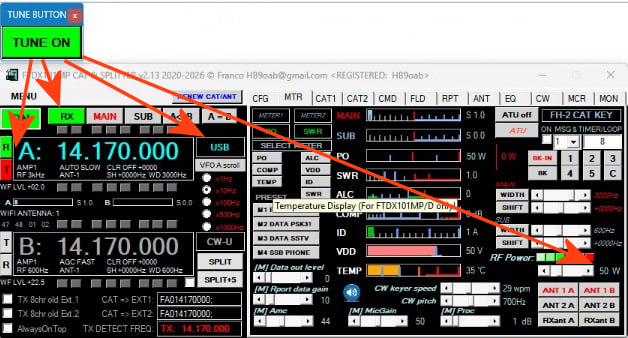

PROGRAMMA PRINCIPALE

Il software è semplicissimo da usare dato che è una prolunga dei comandi a pannello del FTdx101D o FTDX101MP.

Solo con 2 click di configurazione CAT (COM e BAUD) e nel caso altri 2 click per lo SPLITTER (COM e BAUD).

Ecco le caratteristiche principali in continuo sviluppo e aggiornamento che potete visionare anche su queste immagini:

Qualsiasi comando che userete sul software CAT verrà trasmesso alla RADIO configurandola a piacere ma anche e soprattutto, qualsiasi comando impostato sul vostro TRANSCEIVER andrà ad aggiornare automaticamente il programma che visualizzerà le opzioni scelte, aggiornandosi anche automaticamente all'avvio.

NOVITÀ FTDX101 FTDX10 FT710

CON IL FT991/A È POSSIBILE USARE UNA QUALSIASI WEBCAM USB DATO CHE NON DISPONE USCITA VIDEO

DISPONIBILE DALLA v2.00

LO SCHERMO DELLA RADIO IN UNA FINESTRA SUL PC

(ANCHE SUL PC REMOTO)

OPPURE NELL'APPLICAZIONE SENZA DOVER USARE LA SCU-LAN10

CON LA POSSIBILITÀ DI "MOUSE CLICK" PER I COMANDI DISPONIBILI DIRETTAMENTE SULLO SCHERMO

FIX SPAN 3DSS HOLD ANT ATT IPO R.FIL AGC SPEED MODE METER1 METER2

STAY TUNED!

*** FULL SCREEN OR SIZABLE MONITOR IN PC WINDOW OR INSIDE APP WITHOUT SCU-LAN10 ***

All'interno di una finestra nel programma oppure come finestra indipendente dove si vuole da aprire o chiudere a piacere in windows:

a scelta anche la possibilità di averla sempre in primo piano davanti a tutte le altre finestre

BASTA USARE UN CAVO CAVO [DVI-D<>HDMI] DIRETTAMENTE COLLEGATO A UNA SEMPLICE INTERFACCIA [HDMI<>USB VIDEO CAPTURE]

CHE COLLEGHERANNO LA RADIO ALLA USB DEL PC TUTTO CON POCHI EURO: 3/5 EURO DISPONIBILE SU DIVERSI SITI DI VENDITA ONLINE!

(consiglierei forse quella col cavetto per comodità di connessione al PC ma sono tutte identiche nel funzionamento)

WAITING TRANSCEIVER MONITOR SIGNAL

REALTIME TRANSCEIVER MONITOR IN_APP

REALTIME TRANSCEIVER EXTERNAL MONITOR WINDOW

REALTIME EXT RESIZABLE WINDOW FROM MINI TO FULL SCREEN

ad esempio SPAN e R.FILT esce una box per la scelta mentre gli altri comandi vengono passati in sequenza loop

REALTIME IN_APP or EXT MONITOR FOR YOUR FAVORITE USB WEBCAM AD ESEMPIO ANCHE CON FT991/A CHE NON HA USCITA MONITOR

COMANDI ATTUALMENTE MAPPATI E ABILITATI AL MOUSE CLICK SULLO SCHERMO MONITOR IN-APP:

> PER FTDX101 LASCIARE LA CFG DEL MONITOR IN <MONO OFF>

> PER FTDX10/710 MONITOR INDIFFERENTE IN QUANTO CAMBIA POCO LA POSIZIONE DEI COMANDI PRINCIPALI

> WF FIX CURSOR CENTER MAIN/SUB

> SPAN E SCELTE IN FINESTRA MAIN/SUB

> 3DDS FIX CURSOR CENTER MAIN/SUB

> HOLD CATTURA SCHERMO/FREEZING (comando non presente  nel FT710)

> SPEED VELOCITÀ WATERFALL MAIN/SUB (sul FTDX101 è nella piccola scritta SPEED sopra il WF nel FTDX10/710 si trova sia con solo MULTI che MULTI+EXPAND attivi)

> ANT ANT1-2-3 MAIN/SUB (FTDX101D/MP)

> ATT OFF -6db -12db -18db MAIN/SUB

> IPO AMP1 AMP2 MAIN/SUB

> R.FIL QUELLI INSERITI MAIN/SUB (Un algoritmo fa cambiare il WIDTH che cambia in ogni caso anche senza Roofing Filter all'ampiezza desiderata col suo WIDTH 300Hz 600/500Hz 1200Hz 3000Hz 4000Hz 12000Hz)

> AGC AUTO FAST MID SLOW MAIN/SUB

> MODE abbiamo selezionato i modi d'uso principali in MAIN/SUB [>>>FM>AM>USB>LSB>RTTY-L>DATA-U>loop>>>] i più usati

> SMETER1 SMETER2 IN SUCCESSIONE I CONTROLLI MAIN/SUB visione <PO> <COMP> <TEMP> sul meter principale e/o <ALC> <IDD> <VDD> <SWR> in loop per FTDX10/710 sul singolo strumento

Gli altri controlli schermo purtroppo non sono disponibili nel set CAT di YAESU!

IMPORTANTE

DATO CHE LA MAPPATURA DEL CLICK LAVORA SULLO SCHERMO E SULLA POSIZIONE DEI COMANDI IL MONITOR DEVE ESSERE

>PER FTDX101D/MP abilitare unicamente la selezione MULTI e non usare EXPAND o MONO

>PER FTDX10 e FT710 si può usare sia la selezione unica MULTI oppure la doppia MULTI+EXPAND

COM to COM & CAT SPLITTER OR CAT CONVERTER

- Funzione separata TX RX per MAIN o SUB o SPLIT con priorità sulla frequenza di TX trasmessa al PA o periferica!!!

- Riconosce automaticamente se è collegato un FTdx101D o un FTdx101MP ma anche il FTDX10, FT710 o FT991/991A (transceiver autodetect)

- COM A YAESU<>PC: collega la RADIO al PC via porta USB e/o multiple COM VIRTUALI

- COM B PC<>PA EXT1: collega il PC al PA passando tutte le info necessarie (SPE EXPER 1kFA 1.3kFA 1.5kFA 2kFA or all other PA...)

- COM C PC<>PA EXT2: collega il PC al PA passando tutte le info necessarie a qualsiasi interfaccia CAT

- Funziona con qualsiasi modello compatibile, PA o altro hardware liberando la COM della radio per altri scopi

- Nuovissima e unica opzione CAT SPLITTER "9 to 8chr" che converte la lettura CAT del FTdx101D/MP da 9CHR a 8CHR

- Quindi può usare precedenti hardware come ad esempio il SPE EXPERT 1.KFA anche con la FREQUENZA!!!

- Volendo, la funzione 8chr funziona anche per il FT911A con il SPE EXPERT 1KFA!

- Funziona perfettamente con qualsiasi PA che legge la frequenza CAT (1kFA 1.3kFA 1.5kFA 2kFA e altri PA o altro hardware CAT)

- Possibilità di spostare qualsiasi cifra del DISPLAY MAIN e SUB UP/DW con appositi tasti

- Accetta lo SCROLL CON MOUSE della frequenza configurabile in 4 step e inoltre per VFO A - VFO B e anche VFO AB assieme

- Modifica RX MAIN - RX SUB - TX MAIN - TX SUB

- Segue la frequenza sul CAT di TRASMISSIONE verso il PA del MAIN o SUB o SPLIT !!! NON LA RICEZIONE!

- Possibilità di mantenere la finestra sopra tutte le altre

- Visualizza la frequenza del VFO A e quella del VFO B come pure la frequenza di TRASMISSIONE e quella di transito in uscita

- Possibilità di scegliere MAIN - SUB - RX - TX e i VFO A e VFO B come sul FTdx101D o FTdx101MP

- Possibilità di salvare le principali configurazioni di I/O per il prossimo riavvio o riavviare il CAT

- Possibilità nei prossimi aggiornamento di avere altre seriali disponibili per utilizzare ulteriori hardware tramite CAT RADIO e PC

- In vari comandi disponibili vengono impostati da PC<a>RADIO e contemporaneamente anche da RADIO<a>PC autoaggiornandosi

... ecc...

MULTI SESSION WINDOWS

MULTI WINDOWS: Se il vostro computer è veloce e performante (CPU+RAM+SSD) e se avete configurato una multiseriale sulla COM della radio (ad esempio con VSPE o COM0COM o altri), il programma FTDX101 CAT  & SPLITTER può essere aperto anche più volte e potrete aprire finestre diverse per tenere sotto controllo tutte le operazioni CAT necessarie e visionare tutto quello che succede. Nell'esempio vediamo l'apertura di 5 volte il programma per tenere tutto sotto controllo. Normalmente con VSPE e 2 sessioni, non ci sono problemi.

Evidentemente COM e PC devono essere performanti così accetteranno le multisessioni del programma e dato che tutti leggono la seriale, dovremo attenderci comunque dei normali rallentamenti dovuti al limite dei comandi CAT singoli.

RX WINDOW METER ALL 9 METERS IN REALTIME

TX WINDOW METER ALL REALTIME

- In modo facile e preciso si possono vedere TUTTI i dati degli strumenti METER1 e METER2 in TEMPO REALE e tutti assieme:

  RX: S1+S2+ID+VDD+TEMP  (tutti assieme anche in ricezione contemporaneamente)

  TX:  PO+SWR+ALC+COM+ID+VDD+TEMP  (tutto sotto controllo: tutti assieme contemporaneamente)

- Visivamente e numericamente si hanno tutti i dettagli delle 9 possibilità di misura ASSIEME!

- Facilmente si selezionano le funzioni SMETER1 e SMETER2 a scelta che verranno visti sul programma e sulla radio contemporaneamente

- Un facile allarme suona e avvisa se il SWR sorpassa la soglia di sicurezza preservando la funzione del TX

- Stessa cosa, allarme per temperatura alta (anche durante lo spegnimento verifica e avvisa se la temperatura risulta >40gradi prima di spegnere il transceiver)

- Simulatore di tastiera per FH-2 (KEYER per PHONE VCS e KEYER CW 1-2-3-4-5)

- Inoltre dalla versione >v1.15 si ha anche il KEYER LOOP/BEACON/REPEAT dei messaggi a scelta attivabili con il MOUSE oppure da F1 F2 F3 F4 F5

  con la scelta di funzionamento del KEYER SINGOLO o LOOP(on/off) - Nr MSG - TIMER/secondi

  F1 F2 F3 F4 F5 parte il msg 1 2 3 4 o 5

  CTRL+F1...CTRL+F5 parte il MSG 1 2 3 4 o 5 e attiva il LOOP (ripetizione per CW e SSB voce)

  ESC o CLICK o su 1 2 3 4 5 o F1 F2 F3 F4 F5 interrompe il LOOP/ripetizione e ferma il messaggio

  Premendo sul KEYER FH2 1 2 3 4 o 5 interrompe immediatamente l'esecuzione vocale o CW, oppure su F1,F2,F3,F4,F5 per il vocale o su un Fx vuoto per CW

  > purtroppo NON esiste il cmd CAT per keyer RTTY e PSK e ripremendo il tasto Fx keyer in CW non termina la trasmissione ma riparte il messaggio CW

  > in CW via CAT non interrompe immediatamente ma solo a fine messaggio, basta mettere un Fx vuoto e usarlo per terminare il messaggio

  > un comodo F1,F2,F3,F4,F5 permette di modificare il messaggio CW dalla tastiera del PC

  > in SSB AM FM il keyer vocale viene interrotto immediatamente

- Utilissimo per trovare e provare le varie entrate in AFSK (audio digitale) lavorando con AMC in DATA-U o PSK.

- Molto utile per regolare COMP e ALC anche in PHONE

Si attende un miglioramento con correzione del firmware per i vari "difetti della radio sul dialogo CAT => vedi sezione BUG FTDX101/10.

Con qualche speciale algoritmo siamo riusciti ad alleviare alcuni gravi errori di Yaesu come quello dell'ATU non sempre in bypass in 70MHz

Purtroppo i BUG nel CAT segnalati sul nostro sito e su altri, non permettono la gestione completa o "error free" del CAT del FTDX101!

Speriamo presto in una correzione da parte di YAESU con un nuovo aggiornato FirmWare.

REMOTE CAT PRESET FOR ALL MODE

WITH USB-PC VOLUME I/O CONTROL TX/RX

Ci sono 4 memorie disponibili per i 5x comandi importanti AUDIO:

- DATA OUT LEVEL

- RPORT DATA GAIN

- AMC

- MICGAIN

- PROC

per 4 possibili combinazioni per uso dei programmi digitali audio o AFSK.

Inoltre dalla versione v2.05 abbiamo anche inserito il comando diretto che apre e memorizza la propria scheda audio così da avere disponibile anche il VOLUME I/O per RX e TX della scheda audio "USB AUDIO PORT" tra RADIO e COMPUTER. Comodissimo ed immediato per regolare i valori di audio in entrata ed uscita dalla scheda audio utilizzata.

MOUSE SCROLL MAIN - SUB - MAIN+SUB

- I due VFO MAIN e SUB possono essere controllati dalla rotellina SCROLL del MOUSE

- Possibilità di selezionare lo scrolling del VFO MAIN oppure VFO SUB o i 2 assieme VFO MAIN+SUB con un semplice click del mouse

- Scelta del passo di 1Hz 10Hz 100Hz 1000Hz per una sintonizzazione veloce o fine

- Comodissimo, utile e indispensabile per poter spostare la frequenza con il MOUSE

TEMPERATURA IN CELSIUS o FAHRENHEIT

Diversi utenti hanno chiesto la modifica a Yaesu per poter avere la lettura della temperatura (solo nel FTDX101) sia in gradi Celsius che in Fahrenheit. Yaesu non ha mai risposto a questa richiesta e la formula di conversione è veramente semplice, come pure l'algoritmo per convertire i dati del FTDX101 da ºC a ºF a scelta.

Incredibilmente semplice la formula evidentemente conosciuta a livello internazionale come: ºF =  (ºC * 1.8) +32

Quindi la semplicissima formula universale è questa e Yaesu avrebbe potuto inserirla in modo semplicissimo nel suo FW in quanto sulla nostra applicazione è stata inserita l'opzione con una semplice linea di codice.

Evidentemente non è un'opzione necessaria o indispensabile, ma se avessero messo la temperatura SOLO in Fahrenheit, mi avrebbe dato sicuramente molto fastidio. Un supporto evidente a chi è abituato a leggere i gradi Fahrenheit.

Dalla versione v1.14:

- Fare un semplice click sul numerino della temperatura, cambierà e salverà il default o in Celsius (ºC) o in Fahrenheit (ºF)

- Salva immediatamente la modifica, quindi resterà in uno dei due modi fino al prossimo click

Dalla v1.17 un ALLARME della temperatura AVVISA se il TX PA supera la soglia dei >=75º gradi Centigradi (>=167º Fahrenheit) la barra della temperatura e gli allarmi diventano rossi con la scritta  TEMP e [HI-TEMP]  in rosso. Se ci si trova su un'altra finestra appare comunque anche una nuova scritta  [HI-SWR]  in rosso sulla barra strumenti visibile da tutte le schede CAT.

Dalla v1.25 abbiamo anche inserito un controllo della temperatura durante lo spegnimento della radio che per sicurezza se >40gradi chiede di attendere

Quando la temperatura si abbasserà sotto i 75º di nuovo, ritornerà automaticamente come prima, mentre durante lo spegnimento del transceiver un nuovo algoritmo verifica la temperatura quando si vuole spegnere il FTDX101D/MP.

Se la temperatura è superiore ai 40gradi non si potrà spegnere in transceiver per sicurezza, consigliandovi di attendere l'abbassamento della temperatura ad una soglia accettabile, con un avviso di ALLARME. Si può comunque disabilitare l'opzione anche se poco raccomandato per la salvaguardia dei componenti alle alte temperature che impiegherebbero troppo a raffreddarsi se la radio risulta spenta. Se invece desiderate spegnere basterà proseguire nella scelta SI/NO.

Questa opzione evidentemente è utilizzabile solo per il FTDX101D/MP in quanto negli altri transceivers non è presente il controllo della "temperatura".

Evidentemente l'opzione di controllo e protezione potrà essere abilitata o disabilitata a piacere. Consigliamo di lasciarla abilitata per la sicurezza circuitale del vostro transceiver (FTDX101D FTDX101MP).

CAT1 MODE BAND MIC  POWER ANT WINDOW

- Tutti i comandi MAIN e SUB per MODO e BANDA sono accessibili con un click

- I vari comandi visibili sono utilissimi e sia impostando sulla radio che sul programma vengono aggiornati parallelamente

- Delle comode barre a scorrimento o a mouse click avviseranno anche numericamente la posizione in uso

- Commutazioni immediate e veloci anche delle antenne senza dover entrare in vari MENU o SOTTOMENU

CAT 2 FILTER CONT NOTCH NB DNR AGC R.FIL WINDOW

I vari utilissimi comandi che difficilmente si riuscirebbe a selezionare da MENU sono qui tutti disponibili per darvi la miglior ricezione che questo apparecchio riesce a dare. Le varie funzioni non disponibili sulla radio come "potenziometro esterno" ma solo da MENU, qui sono disponibili immediatamente, facilmente regolabili e immediatamente sintonizzati.

Immediatezza dei risultati, semplicità d'uso e funzionalità sorprendenti!

CAT CMD COMMANDS

Un MENU sperimentale, permette di visionare il traffico CAT o di selezionare e inviare COMANDI specifici al FTdx101D o FTdx101MP, o di monitorare uno specifico comando. Il manuale di riferimento CAT è disponibile anche online con tutti i comandi specifici. Potrete vedere i menu EX attivare al volo il comando AI, vedere il traffico CAT che il programma riceve o vedere quello che passa sulle porte COM EXT se si usano (le porte CAT che mando FA FB alla RS232 per le periferiche esterne collegate al PC con NULL MODEM). Una conoscenza di fondo del protocollo CAT è necessario (se non indispensabile) in quanto è possibile quindi mandare e monitorare comandi specifici per test di verifica sul CAT e sui suoi effetti, mettendo in RX CAT il comando da monitorare e in TX CAT il comando da trasmettere con ENTER o TX. Un'opzione per sviluppatori o per gestire/verificare le proprie MACRO...  UNA MINIMA CONOSCENZA DI BASE È NECESSARIA!

CAT 2 FIELD

Anche questo menu permette di visionare i principali comandi usati, in fase di sviluppo queste CAT CMD e CAT FIELD sono sperimentali e in continuo aggiornamento. Un utile sistema per monitorare come funziona e cosa passa sul traffico CAT.

I campi in giallo possono essere modificati e sostituiti con altri comandi da voler monitorare.

ALARM SWR CONTROL

Abbiamo appena inserito un sofisticato algoritmo di controllo che rileva in tempo reale quando il FTDX101D o FTDX101MP è in trasmissione e che avvisa sempre in tempo reale e immediatamente come primo controllo, se il SWR è fuori sicurezza, abbiamo selezionato sopra il SWR >2.7 per comodità e questo allarme risulta sia con segnali visivi (sfondo in rosso) che con segnali sonori di allarme, attraverso lo schermo e l'altoparlante del PC.

Inoltre a scelta dell'utente nella propria configurazione, è possibile che al primo segnale di SWR, l'algoritmo verifica il SWR e se >2.7 abbassa al minimo la potenza lasciando una coda informativa di [SWR DETECT!!] in rosso sopra al regolaggio della potenza appena azzerata.

È comunque possibile disinserirlo ed è attivo di default.

Il vostro FTDX101D o FTDX101MP sarà sempre sotto controllo per ogni eventualità.

Uno speciale algoritmo per alleviare il gravissimo BUG del Firmware, verifica se in 70MHz il TUNER risulta in BYPASS oppure se è rimasto attivo, cosa che in 70MHz produce dei problemi gravi di SWR e/o di funzionamento corretto del sistema finale, riportando la frequenza su banda dove l'ATU è attivo quindi disattivandolo ed avvisa l'utente del problema.

FAST FM REPEATER CHANNEL SCANNER

Dalla versione 1.7, abbiamo inserito anche un semplice sistema di memorizzare e configurare dei canali da usare come FM REPEATER per la banda dei 10m e dei 6m. LOAD per caricarli e SAVE per salvarli, mentre con SCAN sarà possibile fare uno scanner fra le 5 memorie.

Due finestre distinte, la prima per i 10m e la seconda per la banda dei 6m. Molto semplice da configurare anche perché vengono attivati anche tutti i sistemi CTCss ENC o ENC/DEC per transitare e/o silenziare la ricezione in attesa del codice corretto. Inoltre il tutto viene effettuato sul FTDX101 usando anche il SYNC che permette di scansionare con il VFO le memorie appena create con la stessa impostazione desiderata di TX o RX poi del CTCSS.

Il tasto REV permette inoltre di avere uno SHIFT + o SHIFT -, cioè trasmettere al contrario per UPLINK e DOWNLINK se nel caso fosse richiesto. Questo infatti inverte le selezioni del RX MAIN e TX SUB.

Con un semplice click poi si possono memorizzare a piacere le frequenze, gli shift e i subtoni/toni attivati in questa tabella e memorizzarli immediatamente sul proprio FTDX101...

Più semplice e facile di così non si può se non con il nostro FTDX101 CAT & SPLITTER!

AUTO SWITCH MAIN/SUB/TX ANTENNA/BAND 1-2-3 (SOLO FTDX101)

Dalla versione 1.8, abbiamo inserito anche un sofisticato sistema di selezione antenna totalmente automatico e a scelta dell'utente.

Cambiando BANDA dai 160m ai 4m sulle 9 bande a disposizione e anche quando si è FUORI BANDA in SWL, è possibile tramite la selezione della frequenza in uso su MAIN SUB o su tutti e due o solo sulla frequenza di TX, far selezionare la propria antenna sulle OPZIONI ANT1 ANT2 ANT3 presenti sulla radio.

Una selezione software che quando la radio trova la frequenza / banda selezionata della radio sul VFO MAIN o SUB seleziona l'antenna desiderata sulla base della frequenza/banda in uso.

Inoltre, fuori dalle bande radioamatoriali, è possibile avere un'ulteriore antenna su ANT1 ANT2 ANT3 per la ricezione BCL fuori banda.

Molto semplice da usare, da attivare e da configurare individualmente e immediatamente visibile nella finestra sulla posizione dell'antenna 1-2-3 selezionata.

Dalla versione v2.05 abbiamo inserto il controllo ANTENNA anche per uno SWITCH WIFI che permette la gestione tramite LAN sia (LOCALE che REMOTO) delle vostre antenne con uno SWITCH per 8 antenne che saranno commutate MANUALMENTE e anche AUTOMATICAMENTE in modo autonomo in modo intelligente a dipendenza della frequenza in uso!

Aggiunto dalla versione v2.05 un nuovo setup che permette quindi di gestire le 3 antenne/banda/frequenza del FTDX101D/MP e 8 antenne tramite lo SWITCH WIFI esterno compresa la gestione della configurazione per il vostro WiFi IP, PORT, STRING. Questo speciale algoritmo, nell'attuale versione gestisce in modo completamente trasparente e automatizzato fino a 11 antenne (3 interne e 8 WIFI) e sarà poi possibile gestire fino a 24 antenne diverse in modo totalmente automatizzato per FREQUENZA MAIN oppure FREQUENZA SUB oppure MAIN>SUB oppure FREQUENZA DI TX leggendo la frequenza RX o TX in tempo reale...

Questo è il sistema Remote Antenna WiFi Switch gestito dal nostro soft FTDXcat&splitter

EQUALIZZATORE PARAMETRICO MICROFONO - PROCESSORE - AMC

Dalla versione 1.9 è stato inserito il completo controllo dell'EQUALIZZATORE PARAMETRICO!

Semplicemente basterà scegliere cosa e quale regolare (FREQUENZA LIVELLO AMPIEZZA) per avere una regolazione ottimale della propria modulazione.

ATTENZIONE: ancora nella versione del FW YAESU v202105, è presente un BUG YAESU (vedi liste) che non permette il completo regolaggio del EQ LEVEL  e dei [pEQ LEVEL] che vanno tramite MENU da -20 a +10, mentre tramite CAT unicamente dal -10 a +10. Il regolaggio inferiore al -10 dovrà essere svolto obbligatoriamente con la radio in quanto non esiste il comando CAT per il LEVEL tra -20 e -10

Molto semplice da usare e tramite la finestra EqTab, potremo vedere la tavola grafica informativa e i parametri dell'equalizzatore richiamati dal manuale (non quella del proprio setup).

Dalla versione v2.05 è disponibile anche la visione grafica diretta con due finestre delle curve EQ e pEQ LOW-MID-HIGH che permettono di vedere la gestione grafica dell'equalizzatore parametrico.

Basterà spostare le curve con gli opportuni controlli di FREQUENZA, AMPIEZZA Q e GUADAGNO e quindi salvare nella radio.

Anche il TX BPT è stato aggiunto come opzione di setting tramite CAT.

La regolazione del processore prametrico per MIC <EQ> PROC <pEQ> sarà un gioco e una grafico informativo vi darà l'esempio di come poter configurare la vostra voce.

Per una regolazione ottimale di McGain PROCESSOR PROC (EQ pEQ) è consigliato utilizzare una cuffia collegata al MONITOR della radio, tramite un ricevitore oppure usando un WebSDR online che riceva il vostro segnale trasmesso.

Così facendo potrete ascoltare la vostra trasmissione e facilmente regolare il vostro audio nell'ampiezza e equalizzazione desiderata!

MACRO SWITCH

Sono inoltre disponibili 12 tasti MACRO che possono essere lasciati "AwayOnTop" cioè sempre in primo piano sul proprio desktop. Potrete scegliere i vostri comandi preferiti da avere immediatamente sotto mano per comandare via CAT il vostro transceiver. I comandi possono essere scritti in sequenza, basta separarli dal ";" tra ogni comando.

Potrete anche programmare i vostri PRESET preferiti, quelli che configurate nel MENU MODE PRESET, anche se non indispensabile se avete configurato il PC come noi consigliamo, non sarà necessario usare i PRESET per cambiare durante i MODI.

I MENU PRESET NELLA RADIO SONO QUESTI e I COMANDI CAT DA USARE QUELLI NELLA TABELLA A LATO.

Basterà programmare quello che desiderate e soprattutto potrete aggiungere altri comandi a vostra discrezione per migliorare il vostro PRESET!

Se non vedi bene le tabellee basta un click oppure aprire immagine in una nuova finestra e trovi il suo manuale PDF nella sezione FTP <FTDX101 PDF and TIPS>!

VOLUME PLUGIN

Con la versione v2.05 è stato inoltre introdotto il CONTROLLO DEL VOLUME del computer. Molti programmi non dispongono di un controllo cursore del VOLUME per TX e RX dalla scheda AUDIO <> PC per comandare <ALC in TX> e <SEGNALE in RX> per scegliere l'ottimale livello di ricezione e trasmissione. Abbiamo introdotto questo veloce controllo che memorizzerà la vostra scheda audio e che vi proporrà i due cursori TX e RX per la scheda audio scelta.

TROVATE TUTTE LE NEWS INTRODOTTE NELLE VARIE VERSIONI SUL SITO HISTORY

ANCHE PROPOSTO NEL MENU DEL FTDXcat&splitter come MANUALE

ESEMPI D'USO CON <FTdx101 CAT & SPLITTER>

 COLLEGAMENTO USO NORMALE SENZA SOFT

 COLLEGAMENTO CON SOFT <FTDX101 & SPLITTER>

 USO DI PORTE COM VIRTUALI

 ESEMPIO DI MULTI USO CON MULTI SOFTWARE SULLA STESSA SERIALE TUTTI ASSIEME TRA RADIO E PA

DEMO MULTI PRINT SCREEN WITH REALTIME MULTI SOFTWARE 3x monitor:

WLOG2000 + FTDX101 CAT&SPLITTER<MultiSerialPort>CONVERTER/ADAPTER – FTDX101 CAT BAR – VSP TERM_USB – 2x MSHV session – WSJTx – FLDIGI – FLRIG – Cwkeyer – CWSkimmer – MMTTY – YONIQ – JTALERT – SDRCONSOLE – SDRPLAY – CAT TO SDR – and …  all together simultaneously and probably without conflict, through the created VIRTUAL COM PORT and VAC Virtual Audio Cable.

(c) by HB9OAB Franco E-mail: hb9oab@gmail.com

Privacy personale:

Attenzione ogni riferimento a immagini, luoghi, persone, materiali o cose qui riportato è casuale e non reale, pubblicato solo a titolo dimostrativo anche con fotomontaggi ed invenzioni varie! Queste informazioni non fanno fede alla realtà e quindi non possono essere considerate veritiere ed utilizzabili per altri scopi esterni a questa pagina internet!

Privacy:

Beware any reference to images, places, people, materials or things shown here is purely coincidental and not real, published only for demonstration montages and also with various inventions! This information is not to be authentic reality and therefore can not be considered true and can be used for other purposes external to this web page!
